垃圾滲濾液是最難處理的工業廢水，沒有之一。和垃圾填埋廠一樣，垃圾焚燒發電廠也產生滲濾液，其水質復雜多變、高有機物、高硬度、高懸浮物、高鹽分，并且可能含有無機和有機的有毒物質。目前垃圾焚燒發電廠普遍要求廢水零排放，即不允許有任何廢水排出廠區之外，這是一個極具挑戰性的難題。杭州碟濾膜技術有限公司提專業零排放項目解決方案。

本文介紹的位于杭州九峰的垃圾焚燒電廠的1500噸/天滲濾液軟化處理系統，廢水首先經過常規物化和生化處理之后，再使用Porex管式膜結合化學反應進行高效軟化，最后用DTRO碟管式反滲透組合進行膜濃縮。這個工藝可以做到85%的整體回收率，反滲透產水作為循環冷卻塔補水回用，最終濃水注入垃圾焚燒爐固化處理。

該項目是目前國內最大的焚燒電廠滲濾液零排放處理系統，目前穩定運行中。整個系統具有短流程、回收率高、集成簡單、工藝可靠的諸多優勢，是焚燒電廠垃圾滲濾液零排放處理的極佳范例。

背景介紹

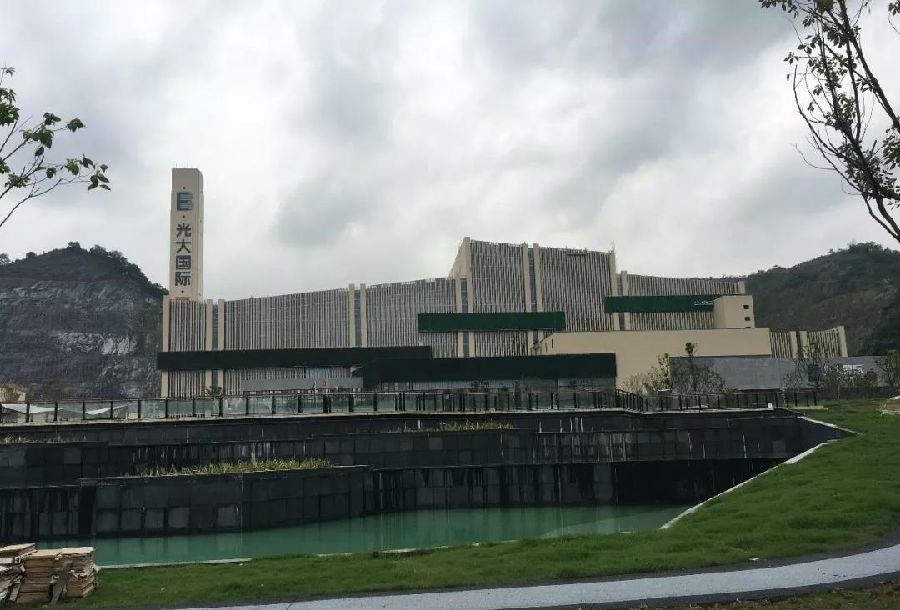

九峰垃圾焚燒發電廠位于杭州市余杭區中泰鄉九峰村，2012年立項，日處理生活垃圾3000噸，建有4臺750噸/日機械爐排焚燒生產線，煙氣排放全面執行歐盟2000標準。廢水發生量設計為1500噸/天，主要水源為垃圾滲濾液，此外還包括沖洗廢水和生活污水等。

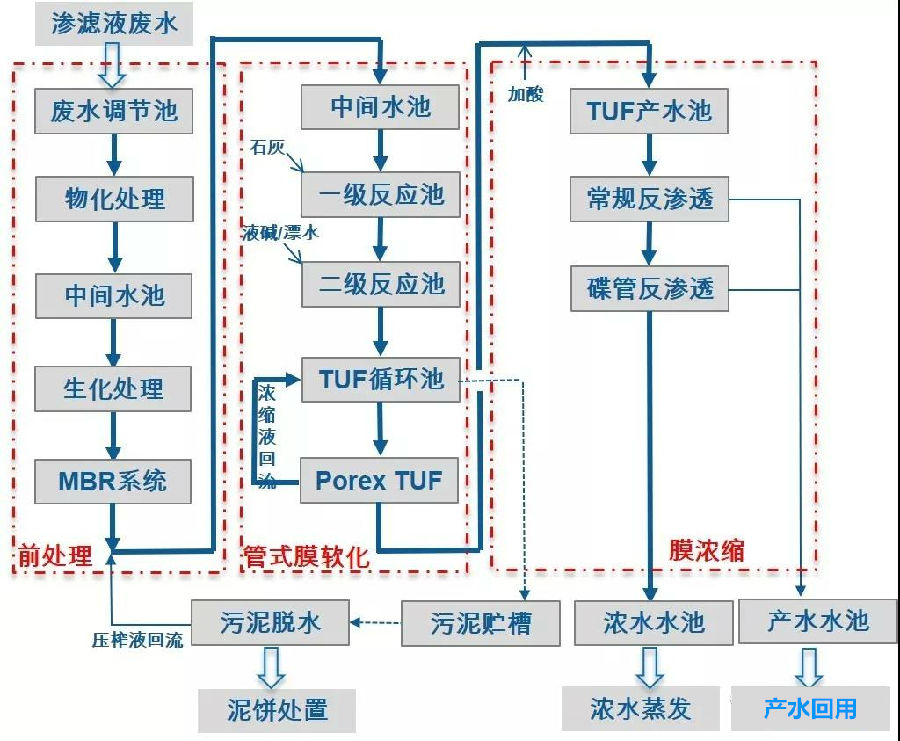

整體的處理工藝是生化處理→MBR→軟化反應槽→Porex管式膜固液分離→常規RO→DTRO，各級RO的產水作為循環冷卻水補水使用，執行GBT19923-2005 《城市污水再利用 工業用水水質》（敞開式循環冷卻水系統補充水）標準，最終濃水送至焚燒爐。整個系統的工藝流程框圖如下：

廢水特性

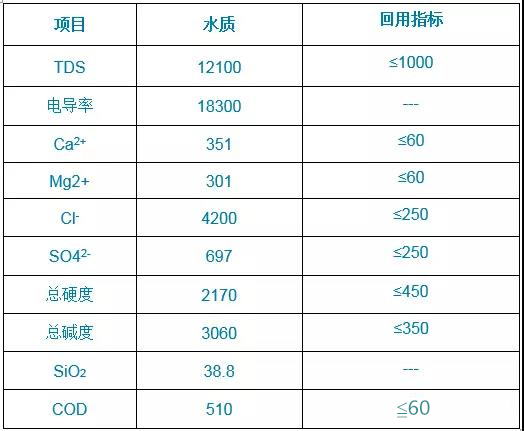

九峰垃圾焚燒電廠的滲濾液廢水一共有3股水源，以垃圾滲濾液為主，另由少量的車間沖洗廢水和道路沖洗廢水，以及占比更少的生活污水。匯總之后廢水水質以及最終回用水(符合GBT19923-2005 《城市污水再利用工業用水水質》（敞開式循環冷卻水系統補充水）標準)的指標如下表所示：

從上表可以看出，九峰電廠的滲濾液比較符合典型的焚燒電廠垃圾滲濾液的水質特性：

1.    總硬度高，超過2000mg/l；

2.   總堿度高，超過3000mg/l；(由于滲濾液本身就含有較高堿度，更重要的是經過了生化處理，所以滲濾液廢水堿度甚至比硬度還要，水中的碳酸氫根濃度>鈣離子濃度)

3.    含鹽量高，超過12000mg/l；

4.   有機物濃度高，COD超過500mg/l；(一些其他的滲濾液廢水經生化處理除有機物之后，殘留的COD甚至依舊超過1000mg/l)

5.    二氧化硅濃度比較適中，但對于反滲透來講還是偏高，為避免硅垢影響回收率，需要降低；

從上述水質情況看，最終影響膜濃縮階段設備性能和回收率的因素主要是：總含鹽量、有機物和無機致垢成分(鈣、鎂、二氧化硅)。前二者在碟管式反滲透可耐受的范圍之內，但是無機致垢成分，尤其是鈣鎂硬度，將是影響系統整體回收率和膜性能的關鍵參數，必須在膜濃縮之前盡可能去除。

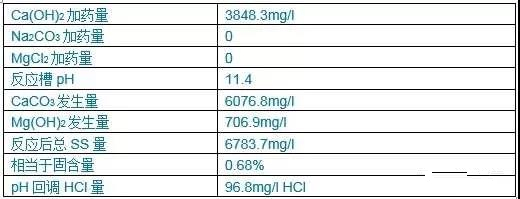

由于廢水含有極高堿度的特點，使得滲濾液的軟化化學反應可以采用相對廉價的氫氧化鈣作為堿劑，而無需擔心因氫氧化鈣帶入的鈣離子需要額外添加較昂貴的碳酸鈉?；谏鲜鏊|的加藥類型和加藥量如下表所示(基于當量)：

從上表可以看出：

1.    只需要添加石灰，即可同時將鈣離子和鎂離子轉換為各自的不溶物；

2.    由于水中的碳酸氫根濃度高于其中的鈣離子濃度，無需補充添加碳酸鈉；

3.    由于二氧化硅濃度相對于鎂離子濃度并不高，可以隨鎂離子一并除去，而不需要額外添加鎂鹽；

4.    石灰?guī)нM來的鈣離子和碳酸氫根反應，大大大大降低了堿度，這使得在經過軟化之后，無需添加太多的酸即可將pH回調。一方面減少了酸加藥量，另一方面避免堿度影響后續反滲透產水的電導率；

5.    所添加氫氧化鈣的鈣離子和氫氧根都充分參與反應形成了沉淀，而且還促成了廢水中自有的鈣離子和碳酸氫根形成沉淀，鎂離子也形成沉淀。這些加藥化學反應之后，水的含鹽量不但不會增加，反而會有所降低！

管式膜組件規格

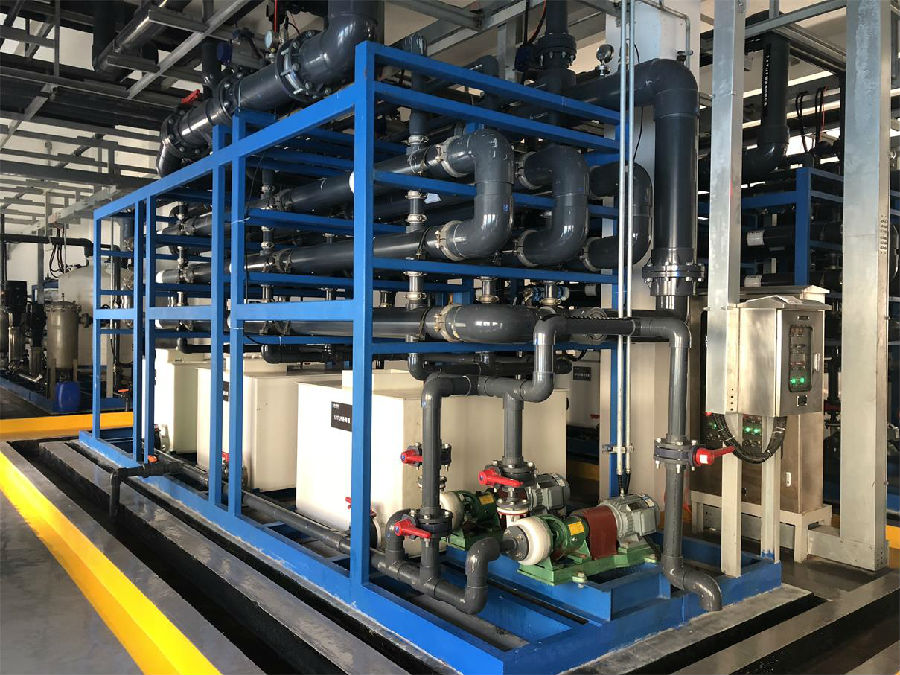

系統總設計量為1500噸/天，大致相當于70m3/hr，系統設計選用了90只TUF-37型Porex管式膜組件，分成3套，每套包含3列。由杭州碟濾膜技術有限公司提供

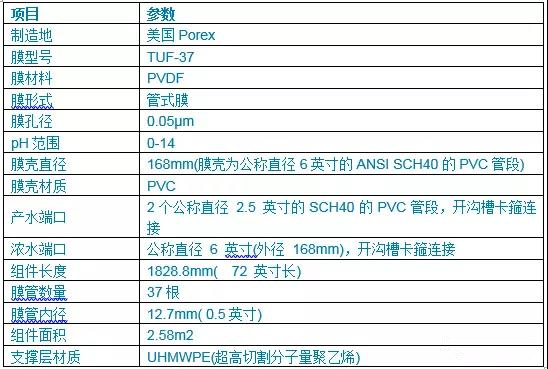

TUF-37型管式膜的基本技術參數如下：

運行概況

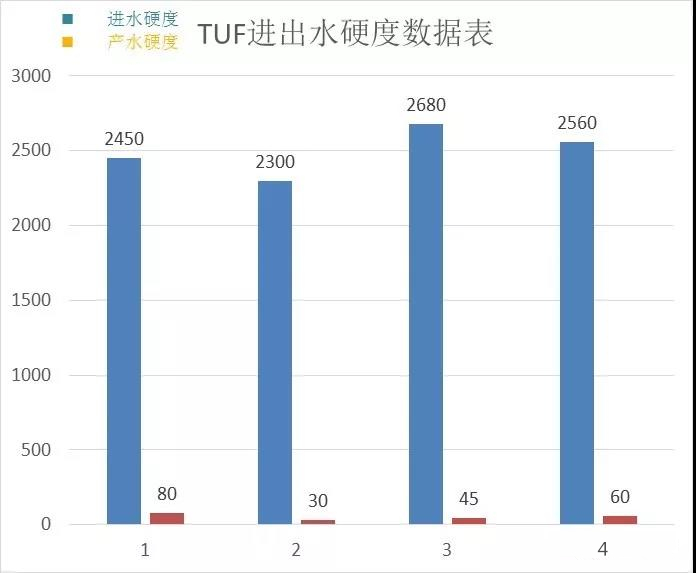

整個系統的現場調試自2017年8月份開始，目前已驗收并穩定運行中。整體通量高于設計值，產水硬度基本在80mg/l(碳酸鈣濃度)以下，參看下圖：

管式膜強化軟化部分，承擔著為后續膜濃縮設備提供合格的軟化除濁預處理水的重要任務。在添加石灰反應之后，最終管式膜出水中鈣/鎂/二氧化硅/鋇/鍶等無機致垢類成分已基本除去或降低到了不影響反滲透系統運行的程度。

一些啟示：

垃圾滲濾液的廢水有其自身的特性，尤其是有機物濃度高，含腐植酸的特點，很可能影響通量，這是采用管式膜強化軟化時不得不考慮的一個因素。但是該項目前期的中試，和放大系統的實際運行情況來看，這種擔心并未成真。分析下來，還因該歸因于滲濾液的另外一個有利的特性：堿度遠高于硬度。這個特點不但使得石灰作為堿劑成為可能，而且反應之后的懸浮固體是以碳酸鈣為主，而碳酸鈣是管式膜通量的良好促進劑。由于碳酸鈣顆粒對膜內壁的連續沖刷作用，以及對有機物的物理吸附作用，會良好“遮蔽”有機物對管式膜的污堵作用。因此，雖然管式膜入口有300~1000mg/l的COD濃度，管式膜的通量依舊高于設計值，并且非常穩定。

但，這并不意味著任何其他一款膜都可以放在此處用來做固液分離而能獲得同樣良好的效果。因為這種過濾是在極高的懸浮固體濃度條件下進行的：經過化學加藥反應之后，水中的碳酸鈣濃度就已達到了6100mg/l，氫氧化鎂濃度700mg/l，合計6,800mg/l(質量比0.68%)。這個固含量已經非常之高，但還不是最高值：在管式膜運行過程中，動態濃縮時的平衡污泥濃度通常超過5%，即50,000mg/l以上的懸浮固體！只有能耐受如此之高污泥濃度，并且能在高流速沖刷下穩定運行而不會出現機械損壞的超強膜元件，才可能用在這里！該管式軟化膜由杭州碟濾膜技術有限公司提供。

九峰項目是第一個也是最大的管式膜強化軟化用于垃圾焚燒電廠廢水零排放系統的案例。該系統的良好運行，證明Porex管式膜作為一種機械強度好，耐受性極佳的膜產品，在這個工藝路線中所起到的極其重要的作用。

九峰垃圾電廠的廢水零排放系統的處理工藝可以稱得上簡單粗暴：生化處理之后的廢水，經過石灰軟化反應之后，采用Porex管式膜過濾，隨后用海淡RO和DTRO進行高回收率的膜濃縮。除了生化部分之外，其他都是采用滑架式設計，系統成套非常方便。

Porex管式膜在這里起到把零排放系統中的廢水處理部分和凈水處理部分串在一起的核心作用：管式膜的進水是經過化學反應之后的高濃度料液，或稱泥漿；它的濾過水則是濁度小于0.5NTU、無機致垢成分基本去除、膠體和有機物也得到有效控制的良好水源，可直接送至膜濃縮單元而不需要任何進一步的除濁措施。

本文系杭州碟濾膜技術有限公司原創文章，轉載請注明出處。
